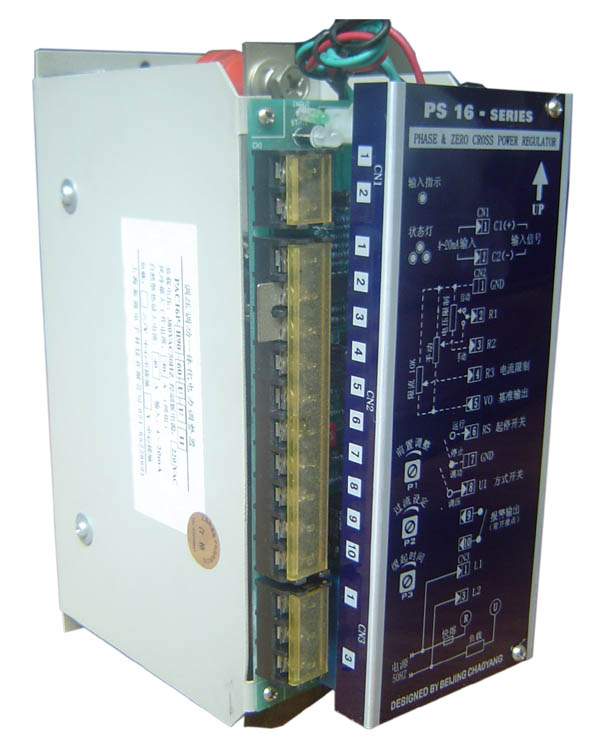

智能交流电力控制器是中日合作超大功率固态继电器应用技术的新概念产品。它包括单相PAC00、三回路3PAC00，三相调压/调功一体化PAC03I、智能马达控制器PAC03M、工业DCS周波过零控制器ZAC00及后续系列。额定电流
40～500A,
带锁相环同步电路、自动判别相位、缺相保护、上电缓启动、缓关断、散热器超温、快溶检测、电流限制、电压反馈、过流保护、串行工作状态指示、串行遥控操作器、PAC03IA还能与上位机通信，实现系统集成。
智能交流电力控制器可广泛用于工业各领域的电压调节，恒压，恒流，恒功率调节，适用于电阻性负载、电感性负载、变压器和电机软起控制等。
4～20mA输入:接收阻抗120Ω 调节输出分辨力：0.6 °。 三相触发不平衡度：不大于0.6 °
负载方式: PAC03I 50Hz 三相380VAC 三角形或星形中心不接地。 移相范围：0～150°
50Hz 三相380VAC星形中心接地(220V负载)。
移相范围：0～175°
50Hz 三相380VAC半控整流桥。
移相范围：0～175°
隔离驱动输出：8V峰值脉冲，8°～
120°可变脉宽,每路可2串2并接4支同相SSR。最大驱动电流：< 30mA
纯阻电流等级: 60A、90A、120A、180A、250A、300A 散热单元：B160、B227、B301A、B361、B401配置见选型表
五只LED灯状态显示: 红绿黄LED三相电源指示和快熔断路指示
；绿色INPUT输入信号线性指示灯。
三色状态灯:
RUN绿色运行灯 ; ALM红色报警灯; STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断:
无电压接点输入 闭合（ON）:缓关断，时间固定3秒；
开路（OFF）:由内部电位器P3设定0.2～120秒缓起动时间 不接:直接运行
运行过程中自动缓起动及急停: 运行过程中瞬间缺相急停,加电后自动缓起动（三缺一相方式时被取消）。
70℃超温保护：无电压常闭接点 开路: 超温 解除:故障排除后,起停开关复位或重新上电
电源兼同步源：380VAC 50HZ （60HZ定货申明）3W 保险规格：0.5A
判别相位：自动判相R-S-T三相电压 380VAC (其它电压订货声明) 隔离电压
〉2KV
相位检测电压范围: 1) 出厂标准280～480VAC线电压 (22K(2W)H2串联)
2）其它见故障排除说明.
电源缺相、快熔断路及超温保护动作时间：急停不大于一个电源周期（20ms）
报警继电器：一组常开/常闭接点（纯阻1A 250VAC） 报警类型：缺相、散热器超温、过电流。
选件一:
用户U1外部开关（无电压接点）常闭：调压（出厂短路片）
开路：两种调功方式（功能由订货时确定）。
选件二:
XCT1型三相电流变换器:0～5A AC输入,0～5V DC 输出（配合标准电流表,测两相电流,实现电流限制和保护）。
1）CT最大电流限制: 外部10K电位器，调整范围20～100%
取消：CT输入端悬空或R3外部电位器调至最大
2）过电流保护: 内部电位器P2调整。基准点1V；过流倍数： 二倍参考设定点（=2V）动作时间： <10ms
选件三:
希曼顿XDR接收器,五组继电器输出，用于PLC或面板的散热器超温、过流、缺相、运行、电源状态指示
选件四: 希曼顿SW-03P三路晶闸管功率扩展板，驱动〉300A 反并联单向晶闸管。
选件五: SW-03IA功率扩展插件。PAC03I线路板专用，驱动 〉300A 反并联单向晶闸管。SW-03IS:半控桥插件。
|
|
|
 |
 |
 |
|
 |
|

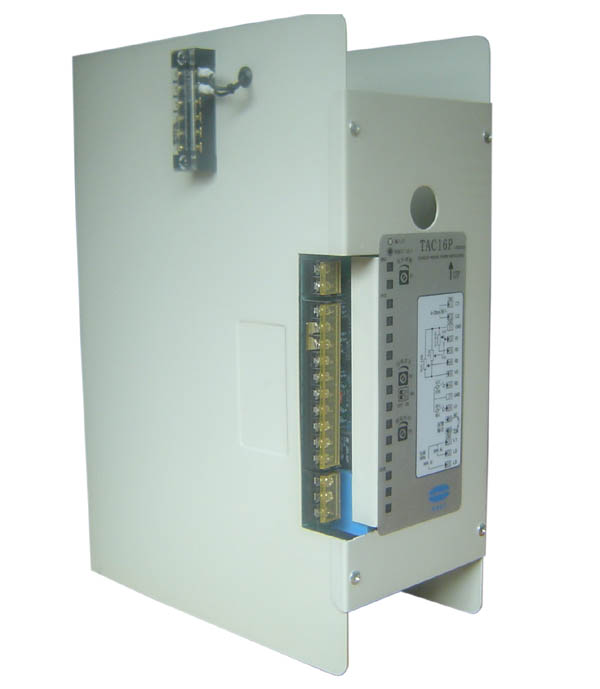

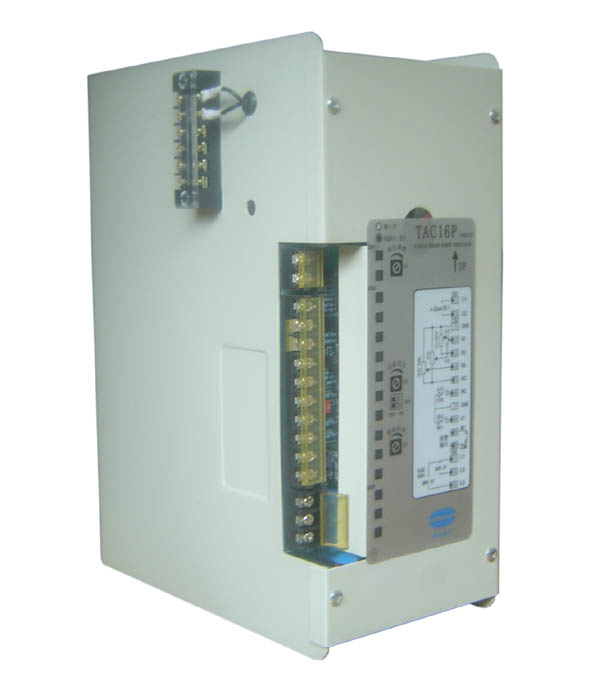

TAC16P调压/调功一体化技术
1． 调压方式负载电流冲击小，尤其适合变压器等感性负载和变阻负载，例如冷热阻变化大的硅钼棒、硅碳棒。此外电流限制和过流保护功能可进一步提高了系统可靠性。
2． 调功方式：周波过零负载电流以全正弦波为单位均匀分布，功率因数高、谐波小。多台设备运行时，总动力电流相对均衡，避免打表针，提高了电源利用率和避免电力设备增容，节电效果十分明显。
3．

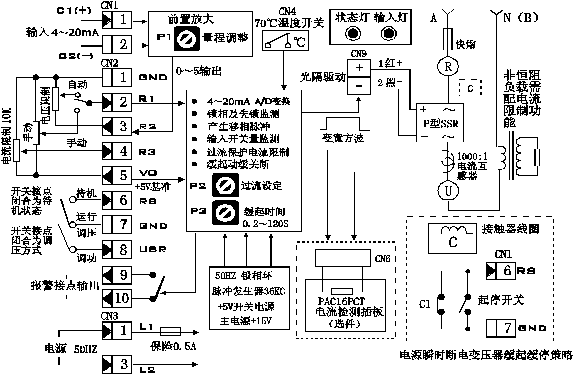

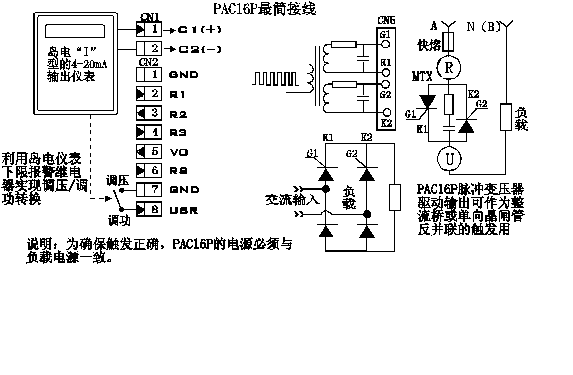

避免变压器瞬间断电造成故障的方法：在快熔后接入交流接触器，其常闭触点与起停开关并联。每次上电缓起动，逐步顺磁。当电源瞬间断电，交流接触器触点吸合，输出停止。电源正常后，交流接触器触点重新断开，再次缓起动，避免成变压器的"撞车"。（参见原理图）
订货需声明的内容:
1.负载类型 2.负载电源电压 3.SSR工作电流 4.散热条件 5.特殊要求

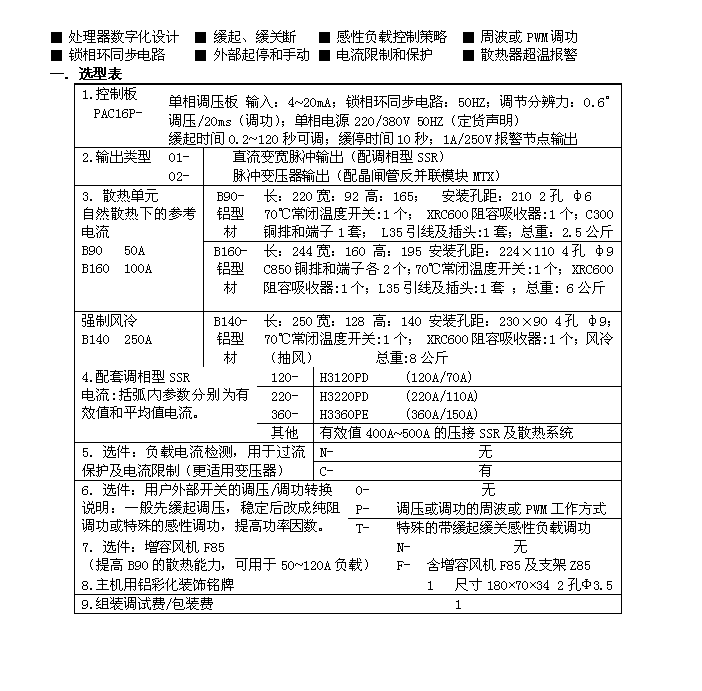

定货例：TAC16P22 -01 -B90 - 220 -C -P -F -11 控制板220V电源-配SSR -散热单元 -模块H3200P -带电流转换 -周波/PWM -风机 -11
说明1.用户定义调功方式时，若有特殊要求需定货时另加声明。
2. 电流选择:纯阻按两倍以上的负载电流选择模块。感性及变阻负载按三倍以上选择。
|
